一、概述
隨著經濟建設的不斷發展，道路車流量不斷增大，越來越多的高速公路投入運營。在這樣的形勢下，提高道路的交通管理水平，規范道路交通秩序已經顯得尤為重要。高速公路監控系統利用高科技手段，對道路及收費站上的各種違章現象進行取證，對違章車輛進行處罰，大大提高了交通管理水平，對交通秩序也起到了積極的規范作用。而整個道路監控系統的穩定工作，與一套安全且有保護措施的傳輸系統密不可分。
二、設計方案滿足以下特點
1.先進性：采用先進的技術和可靠的電子元件相結合，制造出先進的傳輸設備。
2.可靠性：高速公路監控系統牽涉面比較廣、規模大運行環境復雜，在設備選型上要選擇可靠性比較高的工業級設備。
3.保護功能：增加光纖線路保護器對光纖線路做到良好保護，在設備斷電時不影響系統的正常工作。
3.易使用：隨著監控規模擴大，需要能夠方便、快捷地使用；
4.經濟性：滿足用戶對功能、質量、性能、價格和服務等各方面要求的前提下，實現最優化的系統配備配置，降低系統造價。
三、系統簡介
高速公路監控系統是為了充分發揮高速公路“安全、舒適、高速、高效”的功能特性，保證道路高效服務水平，實現對交通運行的宏觀管理和調度而建立的。前端的高清網絡攝像機將違規的車輛信息及事故信息，如照片、視頻、車輛外型，車牌等，上傳至后方數據處理中心，進行保存和處理，以便及時發現和處理交通事故，有效實施救援，減少二次事故的發生，保證道路的交通安全，同時也有效的減少了車輛違規的現象。在這樣的需求下，工業級光纖收發器及光纖線路保護設備就能夠?yàn)檎麄€(gè)系統添一份保障。
該系統大體結構分為3個部分：前端監控點、傳輸單元和后端數據處理中心。下面就系統結構做簡單的概述：
1．前端監控點
前端監控點分為兩個部分。第一部分為高速路段部分，包含高清攝像機，車輛檢測器，信號檢測器，工業交換機，光纖線路保護器，機柜以及其他輔助設備。第二部分為收費廣場部分，包含高清攝像機，車輛檢測器，信號檢測器，工業級光纖收發器，機柜等其他輔助設備。
2．傳輸單元
（1）高速路段：交換機通過環網方式進行連接，將采集的視頻、圖片等數據匯聚并上傳到數據處理中心。收費廣場：通過工業級光纖收發器點對點的方式將數據上傳到數據處理中心。
（2）高速路段的每臺交換機配備光纖線路保護器進行保護，確保整體系統的良好自愈功能。
（3）方案設計全部采用工業級傳輸設備，以滿足系統高性能，高穩定性的需求。
3.后端數據處理中心
后端處理中心設有數據處理平臺、操作終端、數據服務器、存儲服務器以此來管理全網中的數據。

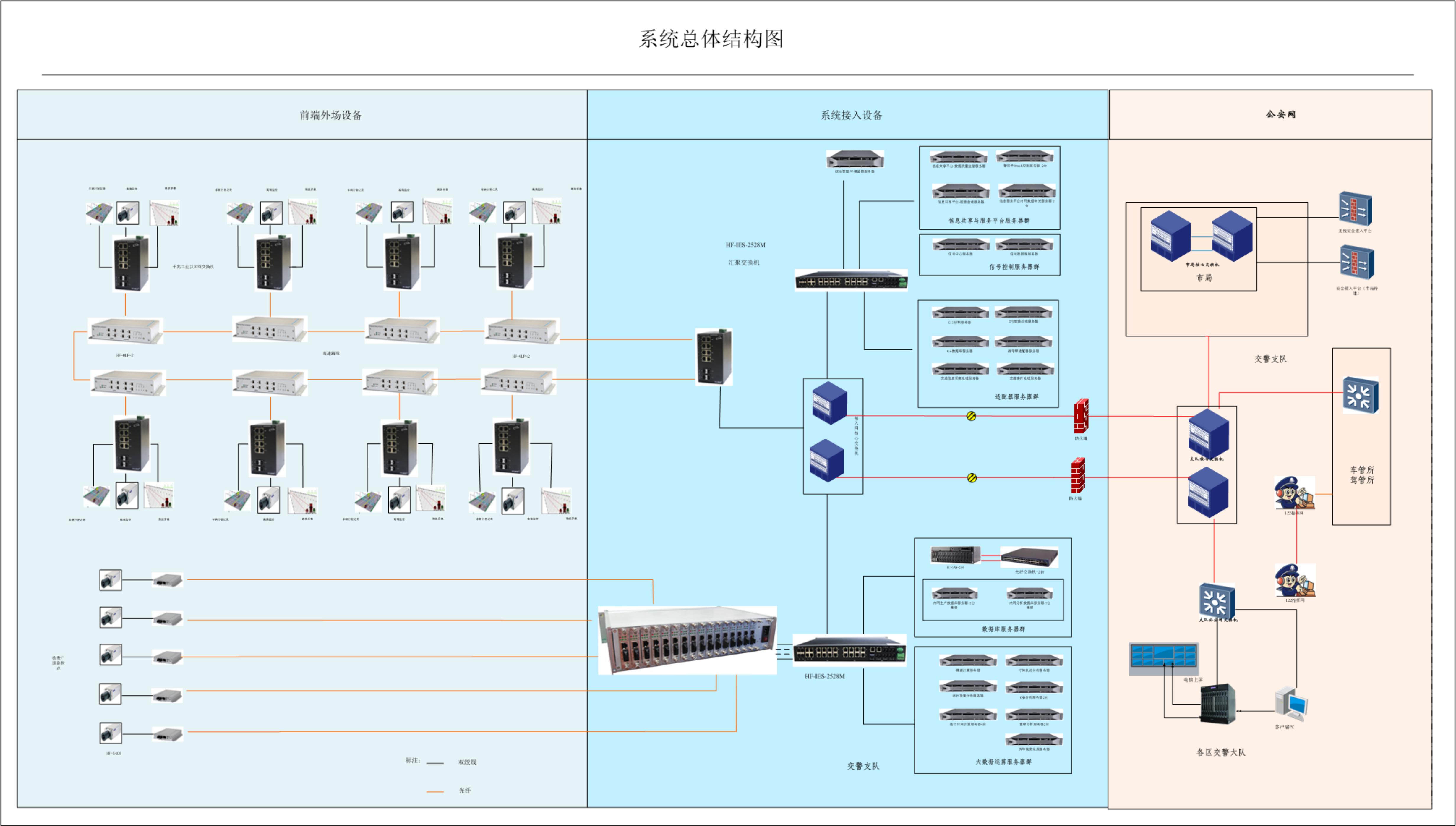

四、系統結構圖
五、方案拓?fù)湔f(shuō)明
（1）高速路段采用環網方式進行連接，確保系統的高可靠性。
（2）根據平均帶寬需求，預留足夠的傳輸余量以應付并發的數據傳輸需求.
（3）光纖線路保護器作為工作穩定性的保障與交換機連接。
六、方案特點
1）系統傳輸網絡采用環網組網方式，可靠性高。
2）光纖線路保護器對環網交換機的穩定工作提高系統保障。
3）設備選配靈活，方便部署和安裝。
