西安市公安局灞橋分局社會治安報警監控系統（三期），建設報警監控系統能夠有效的預防、控制和打擊犯罪，以建設有效的城市綜合報警與監控體系和機制為目標，以全市社會面動態治安控制為重點，運用網絡、圖像等現代技術，依法有組織地建設全市報警服務體系及社會治安監控體系，努力實現全方位、全時空的防范報警和監控大幅提升治安防控體系的科技含量，提高公安機關在動態、復雜環境下駕馭，控制社會治安局勢能力及為民服務水平。隨著系統的規模增大，組建的復雜性越來越高，傳輸?shù)臄?shù)據越來越多，對系統的安全穩定性的要求也隨之提高。為了保證系統設備穩定運行，提供一套適合的穩定的傳輸方案很重要。
可靠性：系統采用的軟硬件均應通過相應部門的檢測和檢驗，在實際中得到廣泛的應用，并證明質量可靠，性能穩定。
先進性：采用先進的技術和可靠的電子元件相結合，制造出先進的傳輸設備。
穩定性：在設計初期，設備選型要充分考慮到不同地域環境特點來選擇相應的設備確保系統的穩定性。
易操作性：一個成功的系統必須擁有使用簡單，維護便捷性。本系統以該原則為基礎設計。從用戶的角度考慮，為用戶提供便捷。
經濟性:滿足用戶對功能、質量、性能、價格和服務等各方面要求的前提下，實現最優化的系統設備配置，降低系統造價。
可擴展性: 系統采用靈活配置設計。在系統設計之初，我們考慮到系統的可擴展性?？梢赃M行本公司其他產品的二次擴展或者其他方面的一些功能銜接。
通過前端的高清攝像機將視頻信息，如違法犯罪信息等，上傳至后方數據處理中心。進行保存和相應處理。根據該系統所處環境的特殊性，以及對違法犯罪信息的真實可靠性，必須保證數據的實時性，圖像的清晰度，運行的穩定性，操作的靈活性。在如此較高的要求下，一般的商用產品，難以達到這種需求標準。而工業交換機在設計之初就出于高性能，高可靠性來設計和制造。工業交換機更適合此項任務。
該系統大體結構包括3部分：前端監控點（包括路口、街道、鄉村偏僻地區等事故案件多發地等），傳輸單元和后端處理中心。下面就系統結構做簡單的概述：
1.前端監控點
前端監控點每個點位都有獨立的監控系統，包含：1臺百萬像素高清攝像機、1臺工業級光纖收發器、室外專用機柜以及其他輔助設備。監控路口處配置為百萬像素高清相機、工業交換機、光纖收發器、室外專用機柜以及其他輔助設備。
2．傳輸單元
（1）每個監控點采用點對點傳輸?shù)胶蠖颂幚碇行?，由中心端的收發設備進行視頻圖片等信息的上傳。前端路口處數據信息就近直接由交換機進行匯聚，較大的路口距離超出網線傳輸距離的監控點可通過收發器傳輸，匯聚到路口交換機再通過收發器回傳到后端處理中心，并由中心端的收發設備進行視頻圖片等信息的上傳。
（2）監控點位比較分散，現場采用點對點傳輸，解決點位分散問題。
（3）方案設計全部采用工業級傳輸設備，以滿足系統高性能，高穩定性的需求。
3.后端處理中心
在后端監控中心部署電子警察軟件平臺、操作終端、數據服務器、存儲服務器來集中管理全網數據。

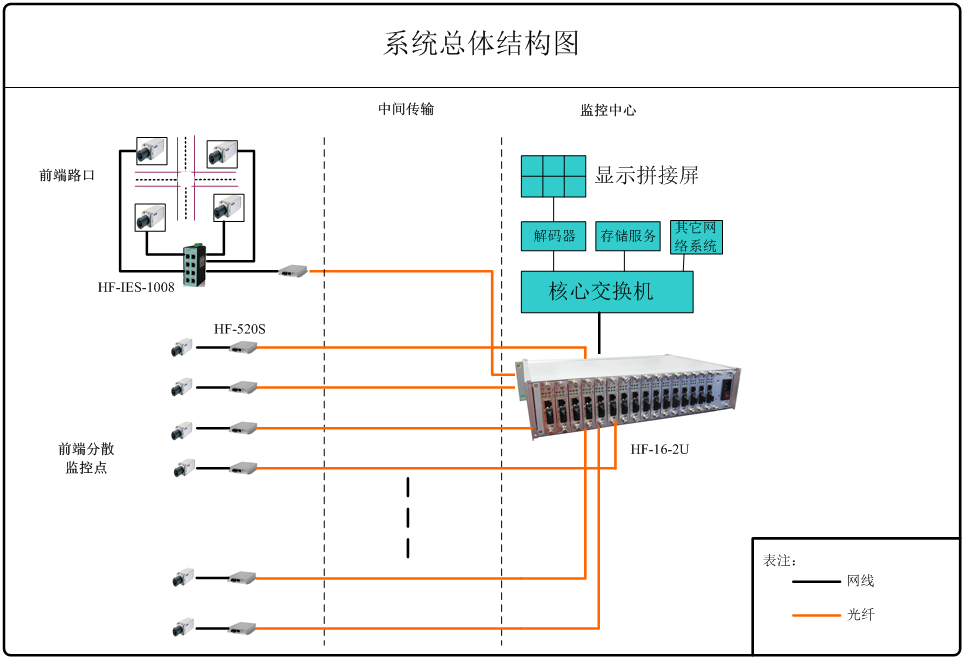

系統總體結構圖：
系統總體框架包括前端采集設備，實時監控點位顯示屏，接入層工業收發器、接入層工業交換機、監控中心核心交換機和其他聯動觸發系統。
1．按照就近進入，集中回傳的傳輸原則，采用點對點方式傳輸，解決點位分散問題。每個路口相對獨立、調試維護非常方便。
2．根據平均帶寬需求，預留足夠的傳輸余量以應付并發的數據傳輸要求。
設備說明
前端監控點采集設備
（1）HF-520S
設備提供1個百兆電口和1個百兆光口，電口為10/100M自適應。項目需求1個光口和1個電口即可滿足應用。此款設備結構小巧，安裝方便。
（2）HF-IES-1008
設備提供8個百兆電口，每個電口均為10/100M自適應電口。其中4個電口可用來接入本地采集數據，十字路口其它3個方向每個方向一路攝像頭接入，再用1個電口與工業收發器相接回傳。方案設計使用5個電口，剩余電口作為預留方便日后擴建添加設備備用。如果路口接入設備超出端口數量，則需根據項目需求選擇其他多端口的設備。
（3）后端處理中心設備
后端處理中心接收端設備使用HF-520S采用標準2U機箱集中供電方式，安裝方便，合理使用機柜空間使機柜整潔、美觀，同時方便維護與管理。
